راهنمای نصب پنجره ریلی

راهنمای نصب پنجره ریلی

راهنمای نصب پنجره ریلی شامل مجموعه‌ای از مراحل فنی است که از مرحله اندازه‌گیری تا تنظیم نهایی یراق‌آلات را در بر می‌گیرد.

نصب صحیح این نوع پنجره، نقش تعیین‌کننده‌ای در عملکرد روان، عدم ایجاد صدا، جلوگیری از تابش و نفوذ هوا دارد.

پنجره ریلی به دلیل حرکت افقی روی ریل، حساسیت بیشتری نسبت به تراز بودن و دقت در اجرا دارد.

در این راهنما، تمام مراحل نصب، ابزار مورد نیاز، استانداردها و نکات مهم به‌صورت کامل توضیح داده می‌شود تا نتیجه نهایی یک پنجره ریلی بی‌نقص، بادوام و عایق باشد.

هدف این راهنما، ارائه یک مرجع قابل اعتماد برای نصابان، تکنسین‌ها و حتی افرادی است که می‌خواهند قبل از سفارش کار، با فرآیند نصب آشنا شوند.

پنجره ریلی چیست و چه تفاوتی با مدل‌های لولایی دارد؟

پنجره ریلی نوعی سیستم بازشو است که به جای باز شدن به بیرون یا داخل، روی ریل افقی حرکت می‌کند.

این ویژگی باعث می‌شود فضا اشغال نشود و بازشو بدون مزاحمت برای پرده‌ها، مبلمان یا اشیای اطراف انجام شود.

بر خلاف مدل‌های لولایی که با لولا به قاب متصل می‌شوند، پنجره ریلی از غلطک‌ها و ریل فلزی یا آلومینیومی برای حرکت استفاده می‌کند.

تفاوت اصلی میان این دو، در مکانیسم حرکت، نحوه عایق‌بندی، نوع یراق‌آلات و میزان نیاز به فضای اطراف است.

پنجره‌های لولایی برای ساختمان‌هایی که تهویه بیشتر و بازشو کامل می‌خواهند مناسب‌ترند، اما پنجره‌های ریلی بهترین گزینه برای فضاهای محدود، بالکن‌ها، واحدهای کوچک، پاسیوها و محیط‌های اداری هستند.

از نظر نگهداری، پنجره ریلی نیاز به تنظیمات دوره‌ای دارد تا حرکت آن روان باقی بماند، در حالی که پنجره لولایی بیشتر به لولا و لاستیک‌ها وابسته است.

ابزار و تجهیزات مورد نیاز برای نصب پنجره ریلی

برای نصب پنجره ریلی، انتخاب ابزار مناسب اهمیت زیادی دارد.

ابزارهای اصلی شامل متر لیزری، شاقول، تراز دقت بالا، دریل چکشی، پیچ‌گوشتی برقی، اسپری روان‌کننده، پیچ‌های سرمته مخصوص پروفیل، لاستیک درزبند، چسب سیلیکون و کف فوم تزریقی پلی‌یورتان هستند.

همچنین غلطک‌های تنظیم شونده، نگهدارنده ریل، زهوار و پوشش نهایی ظاهری نیز از تجهیزات فرعی محسوب می‌شوند.

کیفیت ابزار تأثیر مستقیم بر نتیجه نهایی دارد، برای مثال تراز نامرغوب می‌تواند باعث ناهم‌سطحی ریل و ایجاد صدای غیرعادی در هنگام باز و بسته شدن پنجره ریلی شود.

بنابراین قبل از شروع نصب، باید تمامی ابزارها بررسی و آماده شوند تا فرایند نصب بدون وقفه و خطا انجام گیرد.

مراحل پیش از نصب پنجره ریلی: اندازه‌گیری، آماده‌سازی قاب و زیرسازی

یکی از مهم‌ترین مراحل نصب پنجره ریلی، فرآیند پیش از نصب است.

در این مرحله باید اندازه‌گیری دقیق دهانه انجام شود.

اندازه ارتفاع، عرض و قطر دیوار در نقاط مختلف چک می‌شود تا از وجود قوس یا انحنا جلوگیری شود.

مرحله بعد، آماده‌سازی قاب و زیرسازی است. اگر قاب قبلی وجود دارد، باید بررسی شود که تراز باشد و لبه‌ها تراش‌کاری یا تقویت گردند.

در پروژه‌های بازسازی، باید قاب قبلی جدا و محل نصب با ملات ترمیم، هم‌سطح‌سازی و خشک شود.

زیرسازی مناسب باعث می‌شود پنجره ریلی در آینده دچار لرزش، گیر کردن یا انحراف ریل نشود.

در این مرحله، پروفیل زیرکار تقویتی برای پنجره‌های بزرگ یا پروفیل‌های UPVC الزامی است.

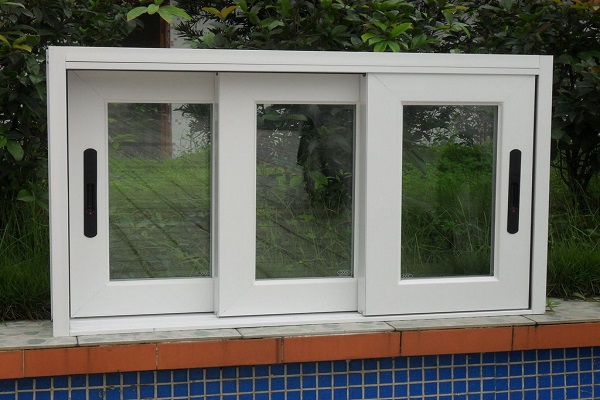

مراحل نصب پنجره ریلی به صورت گام‌به‌گام

مراحل نصب پنجره ریلی معمولاً شامل ۶ گام اصلی است:

• جای‌گذاری پنجره در قاب: ابتدا فریم در محل قرار می‌گیرد و با گیره موقت ثابت می‌ماند.
• تراز کردن دقیق فریم: با استفاده از شاقول و تراز دیجیتال، افقی و عمودی بودن قاب کنترل می‌شود.
• فیکس کردن قاب با پیچ‌های مناسب: پیچ‌کاری باید با فاصله استاندارد (۳۰ تا ۴۰ سانتی‌متر) انجام شود.
• نصب ریل و غلطک‌ها: ریل باید با دقت میلی‌متری نصب شود تا اصطکاک حداقلی باشد.
• قرار دادن شیشه و زهوار: شیشه دوجداره یا تک‌جداره روی بست‌ها قرار گرفته و با زهوار قفل می‌شود.
• تست نهایی حرکت: باز و بسته شدن پنجره ریلی به‌آرامی، بدون صدا و بدون پرش بررسی می‌شود.

در تمامی مراحل، وجود حداقل ۲ میلی‌متر فاصله انبساطی برای جلوگیری از فشار حرارتی ضروری است.

تنظیم ریل و یراق‌آلات پنجره ریلی برای حرکت روان و بی‌صدا

تنظیم ریل و یراق‌آلات پنجره ریلی مسئول اصلی کیفیت عملکرد سیستم است.

غلطک‌ها باید به گونه‌ای تنظیم شوند که وزن شیشه را به‌طور یکنواخت توزیع کنند.

اگر فشار روی یک سمت بیشتر باشد، حرکت با صدای اضافی یا انحراف همراه می‌شود.

ریل‌ها باید تمیز، بدون زنگ‌زدگی و بدون پستی‌وبلندی باشند.

همچنین استفاده از روان‌کننده‌های سیلیکونی به‌جای روغن‌های صنعتی توصیه می‌شود تا گردوغبار به مرور زمان تجمع نکند.

در نهایت، قفل‌ها، دستگیره‌ها و چفت‌های اصطکاکی باید با دقت نصب شوند تا امنیت و عملکرد هم‌زمان تامین شود.

هرگونه لقی یا سفتی غیرعادی نشانه نیاز به تنظیم مجدد است.

آب‌بندی، درزگیری و عایق‌بندی پنجره ریلی بعد از نصب

آب‌بندی و درزگیری پنجره ریلی، مرحله‌ای بسیار حیاتی پس از نصب است، چون مستقیماً با راحتی، مصرف انرژی، دوام یراق‌آلات و کیفیت محیط داخلی ساختمان ارتباط دارد.

بعد از قرارگیری فریم در جای خود، ابتدا فضای خالی بین قاب و دیوار باید با فوم پلی‌یورتان تزریقی پر شود تا اتصال محکم، یکپارچه و کاملاً عایق ایجاد گردد.

پس از خشک شدن فوم، لبه‌های کار با کاتر تمیز می‌شود و روی آن با چسب سیلیکونی ضد UV پوشانده می‌شود تا دیوار و فریم در برابر باران، نور خورشید و تغییرات دما مقاوم باشند.

در بخش داخلی نیز برای جلوگیری از عبور صدا و هوای سرد، استفاده از نوارهای لاستیکی EPDM در نقاط تماس بازشو با فریم توصیه می‌شود.

این لاستیک‌ها انعطاف‌پذیر بوده و در طول زمان ترک نمی‌خورند.

در مناطقی که رطوبت بالا یا وزش باد شدید دارند، بهتر است از چسب‌های پلی‌یورتان با خاصیت الاستیک استفاده شود تا تنش‌های حرارتی و لرزش‌های احتمالی را جذب کنند.

اگر آب‌بندی ناقص انجام شود، علائم آن خیلی زود خود را نشان می‌دهد:

• تعریق شیشه به دلیل نفوذ رطوبت
• سردی یا گرمی ناگهانی فضا در مجاورت پنجره
• نفوذ گرد و غبار و صدای خیابان
• تجمع آب در شیار ریل و زنگ‌زدگی یراق‌آلات

برای اطمینان از استاندارد بودن نصب، پس از اتمام عملیات، باید یک تست نفوذ هوا یا حداقل بررسی دستی با حس کردن جریان هوا انجام شود.

این کار در فصل سرما یا با اسپری آب روی لبه‌ها به‌راحتی قابل تشخیص است.

در نهایت، یک پنجره ریلی خوب زمانی عملکرد واقعی خود را نشان می‌دهد که آب‌بندی آن دقیق، اصولی و متناسب با جنس پروفیل انجام شده باشد.

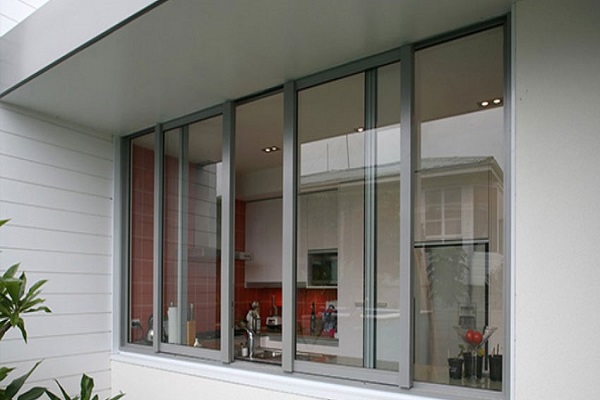

اشتباهات رایج در نصب پنجره ریلی و راه‌های جلوگیری از آنها

بخش زیادی از مشکلات پنجره ریلی نه به دلیل کیفیت پروفیل یا شیشه، بلکه به دلیل نصب اشتباه به‌وجود می‌آید.

یکی از خطاهای رایج، عدم تراز صحیح فریم است.

اگر قاب تراز نباشد، بازشو به‌درستی حرکت نمی‌کند و ریل به مرور زمان ساییده می‌شود.

برای جلوگیری از این مشکل، باید از شاقول لیزری یا تراز دیجیتال استفاده شود و قبل از نصب بازشو، حرکت روان ریل بررسی گردد.

اشتباه دوم، استفاده از پیچ‌های استاندارد نشده است، پیچ‌های کوتاه یا بی‌کیفیت به‌مرور سست شده و باعث لق‌شدن قاب روی دیوار می‌شوند.

در پروژه‌های بازسازی، نصب فریم روی چهارچوب قدیمی بدون بررسی استحکام زیرساخت، از دلایل مهم خرابی‌های زودهنگام است.

این موارد اغلب منجر به نفوذ صدا، گیرکردن لنگه یا شکستن شیشه می‌شوند.

یکی دیگر از خطاهای رایج، تنظیم نکردن ارتفاع غلطک‌ها پس از نصب است.

لنگه‌های ریلی باید متناسب با وزن شیشه تنظیم شوند، در غیر این صورت، فشار نامتقارن به ریل وارد شده و به‌مرور صدای سایش ایجاد می‌شود.

همچنین در نصب شیشه‌های سنگین، استفاده از ریل‌های سبک یا پروفیل‌های اقتصادی، خطای بزرگی است که باعث کوتاه‌شدن عمر یراق‌آلات می‌شود.

راه‌حل نهایی برای جلوگیری از این خطاها، شروع کار با اندازه‌گیری دقیق، انتخاب یراق‌آلات استاندارد و اجرای مرحله به مرحله با کنترل کیفیت بین هر مرحله است، نه اینکه تنها نتیجه نهایی بررسی شود.

بررسی عیوب احتمالی بعد از نصب و روش رفع آن‌ها

گاهی حتی بهترین نصب‌ها نیز بعد از مدتی به تنظیم یا بررسی مجدد نیاز پیدا می‌کنند.

یکی از رایج‌ترین مشکلات، صدای ساییده شدن بازشو روی ریل است.

این حالت معمولاً به دلیل تجمع گردوغبار، تنظیم نبودن غلطک‌ها یا شل‌شدن پیچ‌های نگهدارنده به‌وجود می‌آید.

ابتدا باید ریل با برس نرم یا مکنده تمیز شود.

اگر مشکل ادامه داشت، با یک پیچ‌گوشتی مناسب، ارتفاع غلطک‌ها تنظیم شده تا حرکت لنگه کاملاً موازی با ریل شود.

مشکل دیگر، نفوذ باد و هوای سرد است.

این حالت بیشتر از بخش‌های گوشه‌ای فریم گزارش می‌شود و دلیل اصلی آن خشک شدن یا کوبیده شدن نوارهای درزگیر است.

تعویض این نوارها معمولاً مشکل را کامل برطرف می‌کند.

در پنجره‌های قدیمی، ممکن است چسب‌های قبلی خاصیت خود را از دست داده باشند، در این صورت، اجرای مجدد چسب پلی‌یورتان یا سیلیکون توصیه می‌شود.

در مواردی که شیشه داخل قاب بازی می‌کند یا لق است، باید زهوار (قاب نگهدارنده شیشه) خارج شده و یک لایه فوم شیشه یا بست‌های تقویتی جدید نصب شود.

اگر پنجره ریلی کامل بسته نمی‌شود، گاهی اتصال قفل یا دستگیره نیاز به رگلاژ دارد، این مورد با تنظیم پیچ‌های روی دستگیره یا جایگاه قفل برطرف می‌شود.

در نهایت، بهترین رویکرد برای جلوگیری از گسترش مشکلات این است که هر نشانه کوچک را جدی بگیریم.

پنجره ریلی یک سیستم مکانیکی است و سرویس به‌موقع آن مثل سرویس خودرو، جلوی خرابی‌های آینده را می‌گیرد.

استانداردهای مهم نصب پنجره ریلی بر اساس نوع پروفیل (UPVC و آلومینیوم)

در نصب پنجره ریلی UPVC، استفاده از پروفیل تقویتی گالوانیزه داخل قاب یک اصل غیرقابل چشم‌پوشی است.

این تقویت باید با ضخامت مناسب، کاملاً یکپارچه و در تمام قطعات افقی و عمودی اجرا شود تا پروفیل در برابر فشار شیشه و تغییرات دمایی تاب برندارد.

فاصله پیچ‌های اتصال به دیوار معمولاً بین ۳۰ تا ۴۰ سانتی‌متر استاندارد در نظر گرفته می‌شود تا وزن و نیرو به شکل یکنواخت توزیع شود.

استفاده از لاستیک‌های آب‌بندی EPDM، رعایت فاصله انبساطی برای کنترل تنش حرارتی و انتخاب شیشه دوجداره با ضخامت استاندارد، از اصول مهم نصب در UPVC است.

در پنجره‌های ریلی آلومینیومی، تمرکز اصلی روی استفاده از پروفیل‌های ترمال بریک است، یعنی پروفیل‌هایی که در وسط آن‌ها لایه پلی‌آمید قرار گرفته تا انتقال حرارت کنترل شود.

این ویژگی عایق‌کاری حرارتی را به‌طور چشمگیری افزایش می‌دهد و مانع از تعریق و اتلاف انرژی می‌شود.

برای پروژه‌هایی که تردد بالا دارند، انتخاب ریل آلومینیومی با پوشش آنودایز یا رنگ الکترواستاتیک پیشنهاد می‌شود تا در برابر سایش و رطوبت مقاوم باشد.

در هر دو نوع پروفیل، وجود مسیرهای تخلیه آب، رعایت استاندارد حداقلی ضخامت شیشه و استفاده از فریم مخصوص ریلی (نه فریم‌های لولایی تبدیل شده) اهمیت دارد.

نکات ایمنی در زمان نصب پنجره ریلی

نصب پنجره ریلی باید با اولویت ایمنی انجام شود.

استفاده از دستکش ضدبرش، عینک ایمنی مخصوص برش و کفش ایمنی پاشنه‌دار برای جلوگیری از ضربه و بریدگی ضروری است.

در پروژه‌هایی که نصب در ارتفاع انجام می‌شود، استفاده از نردبان یا داربست استاندارد و کمربند ایمنی اهمیت حیاتی دارد.

برای حمل شیشه، بهترین روش استفاده از گیره‌های مکنده مخصوص است تا توزیع وزن یکنواخت باشد و خطر ترک‌خوردگی یا سقوط کاهش یابد.

هنگام کار با ابزارهایی مثل دریل یا فرز، فاصله دست از تیغه یا مته باید رعایت شود و هرگونه تنظیمات ابزار، تنها در حالت خاموش انجام گیرد.

نصب بخش‌های سنگین مانند فریم‌های بزرگ ریلی باید حتماً به صورت دو یا سه نفره انجام شود تا از فشار ناگهانی یا سقوط جلوگیری گردد.

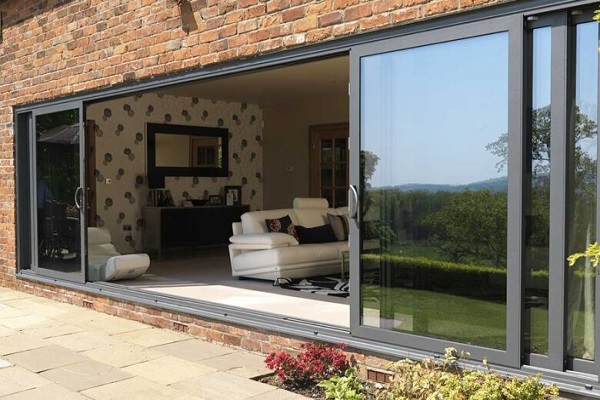

هزینه نصب پنجره ریلی تحت تاثیر چه عواملی است؟

هزینه نصب پنجره ریلی به عوامل متعددی بستگی دارد و نمی‌توان یک مبلغ واحد برای همه پروژه‌ها تعیین کرد.

اولین عامل، ابعاد و تعداد لنگه‌هاست، هر چه پنجره بزرگ‌تر یا چندلنگه‌تر باشد، زمان نصب، مصرف یراق‌آلات و حساسیت کار افزایش پیدا می‌کند.

دومین عامل، جنس پروفیل و نوع ریل است.

برای مثال، ریل‌های تقویت‌شده، ترمال بریک یا سیستم‌های قفل امنیتی چند نقطه‌ای، هزینه بیشتری نسبت به مدل‌های معمولی دارند.

محل پروژه نیز بسیار تأثیرگذار است، پروژه‌های نصب در طبقات بالا، ساختمان‌های بدون آسانسور یا مسیرهای سخت‌دسترس معمولاً اجرت بیشتری دارند.

اگر ساختمان قدیمی باشد و چهارچوب قبلی نیاز به تخریب، تراز کردن یا زیرسازی داشته باشد، این هزینه جداگانه محاسبه می‌شود.

استفاده از یراق‌آلات باکیفیت از برندهای معتبر نیز قیمت نهایی را افزایش می‌دهد، اما در بلندمدت باعث کاهش خرابی و هزینه‌های تعمیرات می‌شود.

نگهداری و سرویس دوره‌ای پنجره‌های ریلی پس از نصب

برای اینکه پنجره ریلی سال‌ها عملکرد روان و بدون سر و صدا داشته باشد، مراقبت دوره‌ای ضروری است.

اولین اقدام، تمیز کردن ریل‌ها به‌صورت منظم است، جمع شدن گرد و خاک یا سنگ‌ریزه در شیار ریل می‌تواند باعث خش‌دار شدن غلطک‌ها یا گیر کردن لنگه‌ شود.

روغن‌کاری یراق‌آلات و غلطک‌ها با روغن‌های بی‌بو و مخصوص هر چند ماه یکبار، حرکت آرام و نرم پنجره را تضمین می‌کند.

اگر نشتی هوا یا آب از کناره‌ها احساس شد، معمولاً مشکل از درزگیرهای خشک‌شده یا فرسوده است و باید تعویض شوند.

چسب‌های درزبندی نیز هر چند سال یکبار باید بررسی شوند تا ترک یا پوسته‌شدن نداشته باشند.

در مناطق مرطوب یا نزدیک دریا، نگهداری باید دقیق‌تر و با فاصله زمانی کمتر انجام شود، زیرا رطوبت و نمک می‌تواند به پروفیل و یراق‌آلات آسیب برساند.

با این مراقبت‌ها، پنجره ریلی می‌تواند بدون افت کیفیت، بیش از یک دهه کارایی استاندارد داشته باشد.
